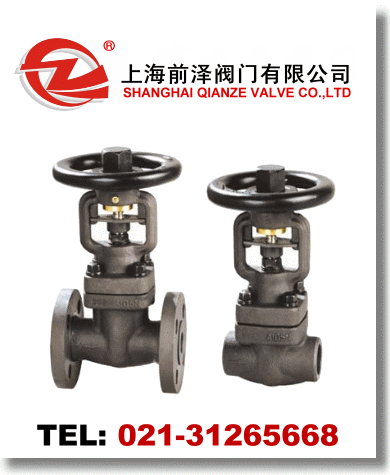

鍛鋼波紋管截止閥有二種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(304夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環(huán)連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊接連接.
延長閥體閥門適用于閘閥、球閥和截止閥。
延長閥體閥門設計結構和特征：
延長閥體閥門符合API602.檢驗與測試按API598,標記按MSS-SP-25.
采用以下結構
自定心壓板壓套式
螺紋、承插或對焊接端整體延長閥體
螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋端符合（NPT）ANSI/ASME B1.20.1
明桿支架型（OS￡Y）
鍛鋼波紋管截止閥標準材質細表
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
閥瓣 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
閥桿 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
|
波紋管 |
SS |
|
4 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
|
5 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
7 |
填料 |
柔性石墨 |
PTFE |
|
8 |
填料壓套 |
A276420 |
A182F304 |
|
10 |
填料壓板 |
A216WCB |
A351CF8 |
|
12 |
閥桿螺母 |
A276420 |
|
|
手輪 |
A197 |
|
13 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
|
銷釘 |
A276420 |
A182F304 |
|
|
活節(jié)螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
|
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
|
墊圈 |
SS |
|
14 |
銘牌 |
SS |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
鍛鋼波紋管截止閥尺寸(MM)和重量(KG)
|
NPS |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
全徑 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
|
L1 |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
|
H(開) |
220 |
220 |
225 |
244 |
321 |
321 |
347 |
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
|
重量 |
螺栓式 |
3.2 |
3.0 |
4.8 |
7.9 |
11.0 |
16.8 |
25.2 |
|
焊接式 |
3.0 |
2.8 |
4.8 |
7.0 |
9.6 |
13.5 |
20.25 | |
